M9730

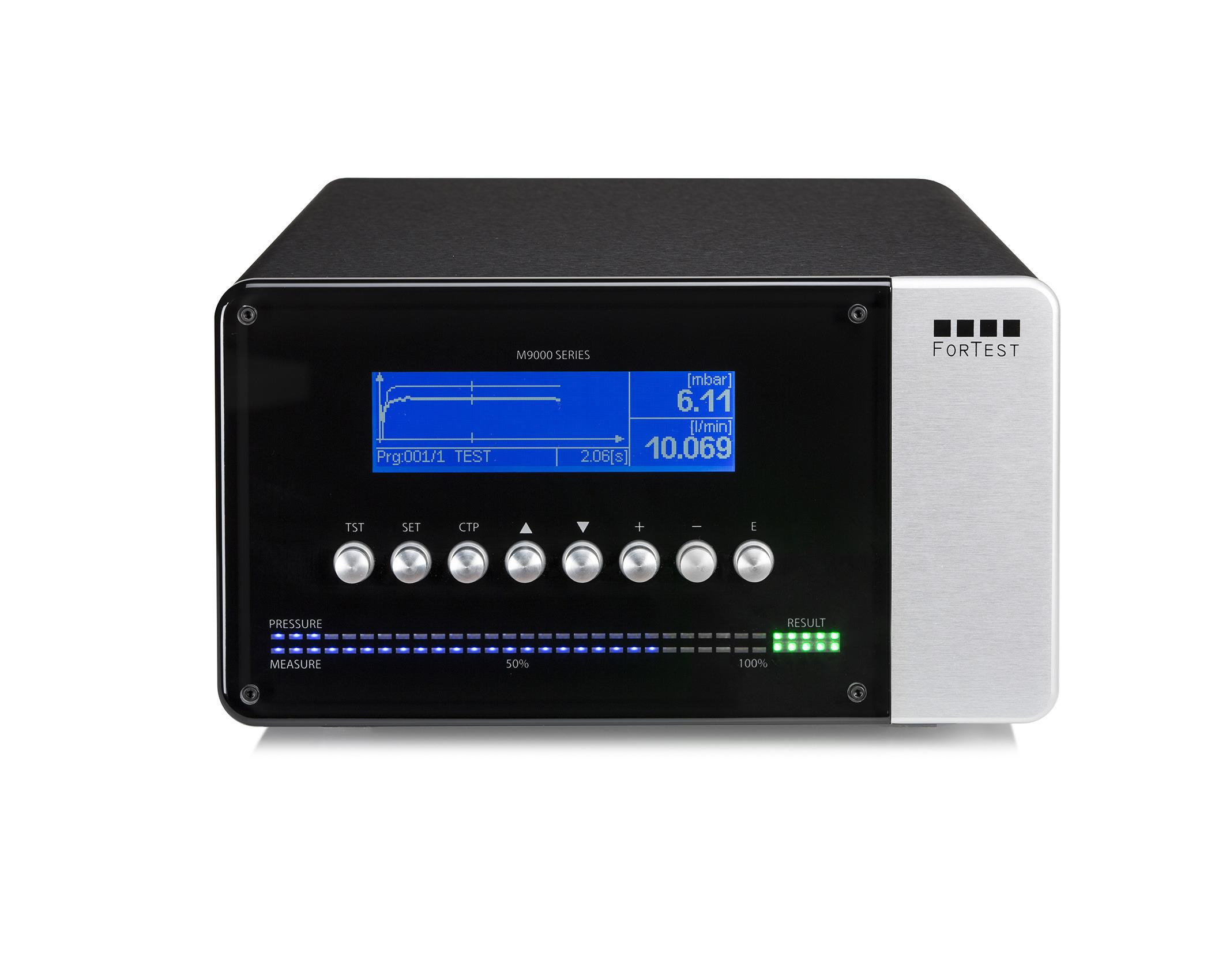

M9730 JEST NOWYM NARZĘDZIEM DO TESTOWANIA CIĄGŁEGO PRZEPŁYWU FIRMY FORTEST SERII M


Dzięki optymalizacji obwodu pneumatycznego, dodatkowa objętość testowa została praktycznie usunięta, a testy są teraz jeszcze szybsze niż wcześniej, dzięki czujnikowi przepływu masowego, czujnikowi ciśnienia oraz elektronicznemu regulatorowi ciśnienia, który gwarantuje stabilne i precyzyjne testy ciśnieniowe. Jest to klasyczny test przepływowy dla filtrów, otworów, średnic rur itd.

Rewolucyjna technologia Flash z ultraszybkimi czasami opracowania umożliwia prezentację graficzną za pomocą układu współrzędnych kartezjańskich i z automatyczną skalą testu nieszczelności.
Sprzęt ten jest dostępny dla ciśnienia testowego wynoszącego od 0 do 8 barów i skali przepływu od 10 do 200 nlt/min. M9730 posiada łącznik Aux 24 VDC dla sygnałów w ramach rozbudowy, port USB, optoizolowany port RS232 oraz optoizolowany port dla przemysłowych sieci stacji do wielu testów. Możliwe jest również dostarczenie zewnętrznych akcesoriów takich, jak: drukarki, złącza Staubli do podłączenia do panelu przedniego M0710 (kalibrowane nieszczelności), zestawy do sortowania sieciowego do realizacji kompleksowych sieci PC, mechaniczne regulatory precyzyjne itd...

Jeśli jest to wymagane, dopuszcza się możliwość zainstalowania pamięci USB do rejestrowania testów, radiowej kontroli zdalnej do zarządzania testami, Bluetootha, Ethernetu oraz bezpośrednich łączy internetowych. Podstawowa wersja składa się z elektronicznego regulatora ciśnienia: w tej konfiguracji szeroki zakres strategii oprogramowania umożliwia doskonałe ustawienie w „stanach” utraty ciśnienia/ładunku w zależności od różnych skali przepływu, jaki ma być mierzony.

Sprzęt posiada również: bardzo prosty interfejs użytkownika, wielojęzyczne menu, wskaźnik słupkowy, który pokazuje ciśnienie testowe oraz wykryty zanik, diodę LED RGB przedstawiającą dobre lub złe wyniki.


  • Czarna anodyzowana osłona aluminiowa
  • Panel przedni z pleksiglasu zapobiegający przed zniszczeniem
  • Pomiar ciśnienia niezależny od pomiaru przepływu
  • Pomiar ciśnienia podczas oczekiwania za pomocą wewnętrznego elektrozaworu (na żądanie)
  • Dokładność pomiaru ciśnienia lepsza niż 0,25%
  • Elektroniczny regulator ciśnienia (wersja podstawowa)
  • Funkcja autokorelacji ciśnienia/przepływu wybierana przez oprogramowanie
  • Funkcja automatycznego zerowania
  • Wyświetlacz LCD: 240x64 pikseli i niebieskie podświetlenie
  • Graficzne wyświetlenie testu nieszczelności na układzie współrzędnych kartezjańskich
  • Mechaniczny regulator ciśnienia (na żądanie)
  • Licznik elementów oraz pamięć Zegara czasu rzeczywistego
  • Możliwość ustawienia do 100 programów testowych
  • Kalibracja zgodnie z zasadami ISO (menu dostępne dla użytkownika i ukryte za pomocą algorytmu kontrolnego)
  • Złącze z sygnałami rozbudowy 24 VDC
  • Optoizolowany port RS232
  • Optoizolowany port dla przemysłowych sieci wielopunktowych
  • Port USB do połączenia z PC
  • Pamięć USB do rejestrowania testów, radiowa kontrola zdalna do zarządzania testami, Bluetooth, Ethernet oraz bezpośrednie łącza internetowe (na żądanie)
  • Temperatura robocza min. 5°C / maks. 40°C
  • Waga wersji podstawowej: 8 kg.
  • Wymiary: 300X160X350 mm.
  • Pełna skala ciśnienia: (mbar) : 100, 200, 300, 500, 1000, 2000, 3000, 6000
  • Pełna skala przepływu: (cm3/min): 200, 500, 1000, 5000, 10 000, 15 000, 20 000, 50 000, 100 000, 200 000
  • Zasilanie: 110 Vac 50/60 Hz, 230 Vac 50/60 Hz
  • Różne układy pneumatyczne dostępne dla rur (mm): 12x10, 6x4, 8x6, 10x8
  • Gaz testowy: Wodór, środek chłodzący, sprężone powietrze, azot,

  • Zewnętrzny elektromagnetyczny zawór wydechowy z filtrem ochronnym
  • Zewnętrzny przycisk uruchamiania
  • Zewnętrzny przycisk uruchamiania/przerywania
  • Zewnętrzny przycisk wyboru 4 programów
  • Pedał uruchamiania
  • Czytnik kodu kreskowego
  • Etykieta samoprzylepna do drukarki 4500 sztuk
  • Kabel przedłużacza sygnałów aux
  • Filtr powietrza
  • Złączka męska Staubli
  • Dysza mikrometra precyzyjnego
  • Dysza mikrometra
  • Oprogramowanie zarządzające serii M
  • TTY
  • Protokół komunikacji szeregowej
  • Właściciel kabla szeregowego PC ---> seria M
  • Zewnętrzna sonda temperaturowa
  • MIXER-07
  • Oprogramowanie do zarządzania danymi
  • Drukarka termiczna z funkcją peel-off
  • Drukarka termiczna bez funkcji peel-off
  • Kabel adaptera AUX seria M ---> seria ET
  • Zdalne uruchamianie / przerywanie / dobrze / odrzucanie
  • Oprogramowanie do Zarządzania danymi „Data Manager”
  • Filtr powietrza 5 mikronów

  • Szybkie napełnianie pneumatyczne - (STANDARD)
  • Łącznik przedni dla skalibrowanej nieszczelności Staubli
  • Przedni precyzyjny regulator ciśnienia
  • Elektroniczny regulator ciśnienia
  • Podstawowy obwód ciśnienia automatycznego zerowania
  • Napełnianie wstępne
  • Oczekiwanie na odczyt pierwotnego ciśnienia
  • Drugie wyjście odpadów (trzeci wynik)
  • Wyjście analogowe nieszczelności
  • Karta sygnałowa do rozbudowy I/O 24 VDC
  • Bi-manualne gniazdko logiczne uruchamiania
  • Wtyk Ethernet / TCP-IP
  • Aktywny port USB
  • Połączenie Wi-Fi
  • Zestaw wyboru sterowania zdalnego radiowego
  • Pomiar wysokiej rozdzielczości - (STANDARD)
  • Pomiar pośredni
