Duża prędkość dla małych objętości.
T6960 został zaprojektowany do ultraszybkiego testowania małych elementów (zawory pneumatyczne, przełączniki ciśnieniowe, mikrozawory w plastikowych częściach do użytku medycznego, igły, cewniki, komponenty biomedyczne itd.).
Te cechy charakterystyczne sprawiają, że jest on odpowiedni do zastosowania w maszynach automatycznych przeznaczonych do masowych produkcji, umożliwia montaż układu pneumatycznego za częścią podlegającą testowi, w celu maksymalnego zredukowania możliwości zakłóceń. Technologia pomiaru dyferencyjnego umożliwia również wykrycie wyjątkowo małych nieszczelności (na przykład w zaworach medycznych: 10 cm3/h przy 2 barach w 0,1 s testowania).
|
|
|
Czas testu wynoszący kilka dziesiętnych sekundy |
Zdalny układ pneumatyczny |
Idealny do małych elementów (maksymalnie 20 cm3) |
Wszystkie połączenia, których potrzebujesz.
T6960 ma bardziej ograniczone możliwości z zapewnieniem portów niż jego więksi koledzy, ale jest równie kompletny: porty dla USB slave, RS232, RS485 oraz Canbus.
Przedni panel posiada główny port USB zamontowany w celu podłączenia do urządzenia USB po to, by zapisać informacje o przeprowadzonych testach, zrobić kopię zapasową/przywrócić parametry i ulepszyć narzędziowe firmware.
Połączenie z drukarkami termicznymi, czytnikami kodów kreskowych / macierzy danych oraz znacznikami odbywa się automatycznie przy pomocy wewnętrznego menu.
|
|
|
Urządzenie USB |
Wyjścia o wysokiej mocy |
RS232, RS485, Can |
Tak mały, a tak mocny.
T6960 może zapewnić rozdzielczość pomiaru na poziomie 0,1 Pa do 1 bara (0,5 Pa do 6 barów), stabilnie i cicho, dzięki części sekcji pomiarowej wdrożonej w wyższych seriach produktów T8000 i T9000.
Pomimo tego, że jest zaprojektowany jako narzędzie wstępne, wykonywanie przez niego pomiarów można porównać do tych, jakie odbywają się z użyciem pozostałych serii urządzeń ForTest.
|
|
Zaawansowane wykonywanie pomiaru |
Rozdzielczość od 0,1 Pa |
Zdalna pneumatyka.
T6960 wykorzystuje zewnętrzny układ pneumatyczny z wbudowanymi mikrozaworami oraz przetwornikiem ciśnienia dyferencyjnego do montażu tak blisko testowanej części jak jest to możliwe. Jest on w całości zarządzany bezpośrednio z jednostki centralnej o wymiarach i interfejsie identycznym co w przypadku T6990.
|
|
|
Idealny dla objętości do 20 cm3 |
Zdalny układ zewnętrzny |
Technologia dyferencyjna |

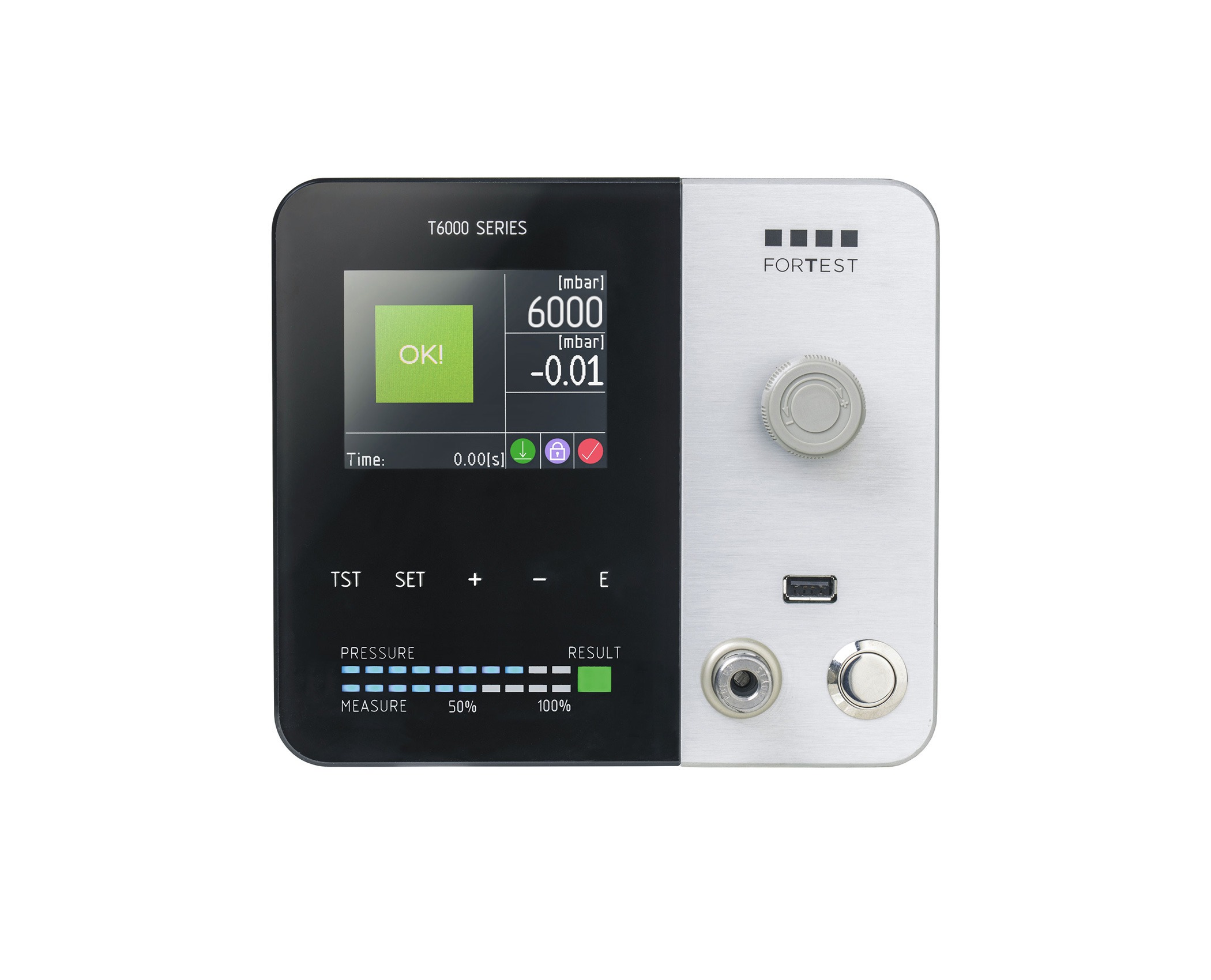

Wszystko jest tam, gdzie powinno się znaleźć.
Pomimo kompaktowych wymiarów, które sprawiły, że zastosowanie bardziej uproszczonych menu okazało się niezbędne, interfejs użytkownika T6990 został jednakże zaprojektowany do ułatwienia programowania parametrów testowych.
Panel przedni jest wykonany z pojedynczej warstwy hartowanego szkła i aluminium, co sprawia, że jest łatwy do czyszczenia, a dzięki temu T6990 jest odpowiedni do użytku w laboratorium oraz na linii produkcyjnej.
Obszerne menu wewnętrzne są łatwe w zrozumieniu, a interfejs graficzny został zaprojektowany jedynie w celu wyświetlania ważnych informacji.
Wszystko jest dokładnie tam, gdzie powinno się znaleźć.
|
|
|
Interfejs przyjazny użytkownikowi |
Łatwy w czyszczeniu |
360° użytkowanie |
