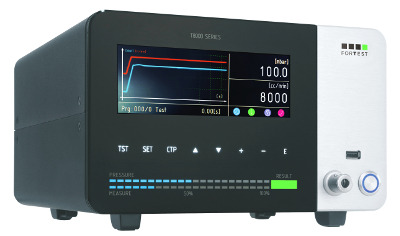

T8730

Uniwersalny tester przepływu o ciągłym pomiarze

Aplikacje:

 Lotnictwo  Mechanika
  Motoryzacja   Medycyna
 Artykuły domowego użytku  Pneumatyka
 Elektronika  Opakowania
 Alternatywna energia  Gaz
 Zawory  Hydraulika

Pomiar przepływu z czujnikiem wskazującym masę
T8730 został zaprojektowany do precyzyjnego pomiaru przepływu na częściach takich, jak filtry (medyczne, diesel lub benzynowe), rurki, dysze, otwory, zawory itd...
Inaczej niż w przypadku klasycznego pomiaru przepływu, narzędzie to również w inny sposób stanowi o swojej wszechstronności w swojej kategorii: rampy wznoszące i opadające, testy otwarcia i testy na rozerwanie.
Inną funkcją jest „pomiar ciągły”, tzn. test wykonywany w czasie nieskończonym pozwalający na wyregulowanie kranów oraz naprawę części w czasie rzeczywistym.
Narzędzie to również wykorzystuje inteligentną regulację ciśnienia, która korzysta z automatycznego regulatora ciśnienia do ciągłego dostosowania ciśnienia testowego w oparciu o zmiany w utracie obciążenia, w celu zapewnienia, że odczyt jest na tyle stabilny i powtarzalny na ile to jest możliwe.



Czujnik wskazujący masę Wiele trybów obsługi Inteligentna regulacja ciśnienia

Niekończąca się zdolność przyłączeniowa.
Nowy sprzęt T8730 zawiera porty dla USB slave, RS232, RS485, Canbus oraz TTY. Zespół może również zawierać opcjonalny port Ethernet oraz 26-pinowy łącznik z 4 wejściami i 8 wyjściami, które są całkowicie programowalne do zapewnienia interfejsu z zewnętrznymi zaworami, zaporami bezpieczeństwa, przełącznikami itd.
Przedni panel posiada główny port USB zamontowany w celu podłączenia do urządzenia USB po to, by zapisać informacje o przeprowadzonych testach, zrobić kopię zapasową/przywrócić parametry i ulepszyć narzędziowe firmware.
Połączenie z drukarkami termicznymi, czytnikami kodów kreskowych / macierzy danych oraz znacznikami odbywa się automatycznie przy pomocy wewnętrznego menu.


Urządzenie USB Wyjścia o wysokiej mocy RS232, RS485, Can, TTY Ethernet i łącznik dodatkowy

Najlepsza technologia z tej kategorii.
Zdecydowaliśmy się nie iść na kompromis w momencie wyposażania T8730, montując w nim najlepsze komponenty, jakie były obecne na rynku, takie, jak piezoelektryczny elektroniczny regulator, który gwarantuje stabilną i powtarzalną regulację lub czujnik wykrywający masę o szerokim zakresie odczytu lub specjalne zawory dla tego modelu o oszacowanej żywotności na poziomie dziesiątek milionów cykli.
Wszystkie te zalety zapewniają precyzyjne działanie, stabilność i dokładność, jakich do tej pory nie było.
Rozdzielczość pomiaru rozpoczyna się od 0,1 cm3/min w oparciu o dolne wartości skali, wynosząc od 1000 do 20 000 cm3/min, przy maksymalnym ciśnieniu 2 barów.


Automatyczny regulator ciśnienia Pomiar do 20 000 cm3/min Rozdzielczość rozpoczynająca się od 0,1 cm3/min

Wykonane do pomiaru sekcji pneumatycznej.
W celu uniknięcia przegrzania z powodu długich czasów aktywności obwodu napełniającego, zaprojektowaliśmy szczególne, wysokowydajne zawory pneumatyczne, które nie tylko pracują w wysokich temperaturach, ale także szybko napełniają element poddawany testowi, sprawiając, że T8710 jest również odpowiedni do testowania części o znacznej objętości.
Wszystko to przy jednoczesnym zachowaniu znanej niezawodności firmy ForTest.


Żaroodporne zawory pneumatyczne Duża prędkość napełniania Brak cyklicznej konserwacji

Innowacyjny projekt.
To, co okazało się prostym ćwiczeniem projektowym, ukrywa w rzeczywistości głębokie badanie, pozwalające na wykorzystanie i zrozumienie narzędzia w sposób najprostszy z możliwych.
Panel przedni jest wykonany z pojedynczej warstwy hartowanego szkła i aluminium, co sprawia, że jest łatwy do czyszczenia, a dzięki temu T8990 jest odpowiedni do użytku w laboratorium oraz na linii produkcyjnej.
Obszerne menu wewnętrzne są łatwe w zrozumieniu, a interfejs graficzny został zaprojektowany jedynie w celu wyświetlania ważnych informacji.
Wszystko jest dokładnie tam, gdzie powinno się znaleźć.


Interfejs przyjazny użytkownikowi Łatwy w czyszczeniu Zastosowanie w sektorach pod kątem 360°



Model 0-0,5 bar 0,5-6 bar 0-200 cc/min 0-5000 cc/min 0-10000 cc/min 0-20000 cc/min 0-50000 cc/min 0-100000 cc/min 0-200000 cc/min
Dokładność spadku ciśnienia / przepływu - - 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,5%FS 1% RDG+0,5%FS
Zakres spadku ciśnienia / pomiaru przepływu - - 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Rozdzielczość spadku ciśnienia / przepływu - - 0,01 cc/min 1 cc/min 1 cc/min 1 cc/min 10 cc/min 100 cc/min 500 cc/min
Dokładność ciśnienia napełniania 0,5%FS 0,5%FS - - - - - - -
Zakres pomiaru ciśnienia napełniania 0-FS 0-FS - - - - - - -
Rozdzielczość ciśnienia napełniania 0,01 mbar 0,1 mbar - - - - - - -
Dokładność pomiaru nieszczelności w cm3/’ - - - - - - - - -
Zakres pomiaru nieszczelności w cm3/’ - - - - - - - - -
Rozdzielczość pomiaru nieszczelności w cm3/’ - - - - - - - - -
Dokładność pomiaru objętości w cm3/’ - - - - - - - - -
Zakres pomiaru objętości w cm3/’ - - - - - - - - -
Rozdzielczość pomiaru objętości w cm3/’ - - - - - - - - -
Jednostka pomiaru mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
Wymiary 270X160X300 mm
Waga 8 kg
Rozdzielczość wyświetlacza 800x280 pixel
Zakres temperatury roboczej 5-40 °C
Port RS232 2
Port RS485 1
Port USB typu master 1
Port USB typu slave 1
Port Ethernet Optional
Sygnały I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Dodatkowe sygnały I/O (opcjonalnie) 8 output programmable, 4 input programmable, 4BCD
Nowe programy 300
Pamięć archiwalna testów Advanced
Blokowanie hasłem Yes
Nazwa programu Yes, 16 characters

  • Zewnętrzny elektromagnetyczny zawór wydechowy z filtrem ochronnym
  • Zewnętrzny przycisk uruchamiania
  • Zewnętrzny przycisk uruchamiania/przerywania
  • Zewnętrzny przycisk wyboru 4 programów
  • Pedał uruchamiania
  • Czytnik kodu kreskowego
  • Etykieta samoprzylepna do drukarki 4500 sztuk
  • Kabel przedłużacza sygnałów aux
  • Filtr powietrza
  • Złączka męska Staubli
  • Dysza mikrometra precyzyjnego
  • Dysza mikrometra
  • Oprogramowanie zarządzające serii M
  • TTY
  • Protokół komunikacji szeregowej
  • Właściciel kabla szeregowego PC ---> seria M
  • Zewnętrzna sonda temperaturowa
  • MIXER-07
  • Oprogramowanie do zarządzania danymi
  • Złączka żeńska Staubli
  • Drukarka termiczna z funkcją peel-off
  • Drukarka termiczna bez funkcji peel-off
  • Kabel adaptera AUX seria M ---> seria ET
  • Zdalne uruchamianie / przerywanie / dobrze / odrzucanie
  • Filtr powietrza 5 mikronów

  • Szybkie napełnianie pneumatyczne - (STANDARD)
  • Łącznik przedni dla skalibrowanej nieszczelności Staubli
  • Przedni precyzyjny regulator ciśnienia
  • Elektroniczny regulator ciśnienia
  • Podstawowy obwód ciśnienia automatycznego zerowania
  • Napełnianie wstępne
  • Oczekiwanie na odczyt pierwotnego ciśnienia
  • Drugie wyjście odpadów (trzeci wynik)
  • Wyjście analogowe nieszczelności
  • Karta sygnałowa do rozbudowy I/O 24 VDC
  • Bi-manualne gniazdko logiczne uruchamiania
  • Wtyk Ethernet / TCP-IP
  • Aktywny port USB - (STANDARD)
  • Połączenie Wi-Fi
  • Zestaw wyboru sterowania zdalnego radiowego
  • Pomiar wysokiej rozdzielczości - (STANDARD)
