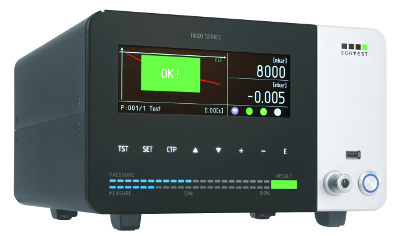

T8990

Uniwersalny wykrywacz nieszczelności w przypadku absolutnego zaniku ciśnienia.

Aplikacje:

  Lotnictwo   Mechanika
  Motoryzacja   Medycyna
  Artykuły domowego użytku   Oleodynamika
  Elektronika   Opakowania
  Odlewnictwo   Gaz
  Pneumatyka   Ogrzewanie
  Zawory   Hydraulika
  Hamulce   Alternatywna energia
  Chłodzenie   Cylinders

Dotyk innowacji
Nowy wykrywacz nieszczelności T8990 został zaprojektowany w celu ulepszenia czegoś, co było uznawane za najlepsze urządzenie w historii firmy ForTest, M8990.
Nowy wideosterownik ForTest MMI przeniósł interakcję człowiek-maszyna na wyższy poziom dzięki innowacyjnemu panelowi pojemnościowemu w szkle hartowanym wokół wspaniałego 6,2” kolorowego wyświetlacza.
Programowanie parametrów jest znacznie szybsze dzięki nowej klawiaturze numerycznej zintegrowanej w menu, a duży wyświetlacz sprawia, że przeglądanie cyklu testu jest jeszcze bardziej wyraźne.
Ekran główny umożliwia również interakcję z funkcjami skrótu, takimi, jak zmiana programu testowego, sprytne menu archiwum testu oraz możliwość blokowania/odblokowania za pomocą hasła.



6,2” kolorowy wyświetlacz Graficzne przedstawienie testu Ekran dotykowy na całym obszarze Wydłużona klawiatura do programowania

Niekończąca się zdolność przyłączeniowa.
Nowy sprzęt T8990 zawiera porty dla USB slave, RS232, RS485, Canbus , Profinet oraz TTY. Zespół może również zawierać opcjonalny port Ethernet oraz 26-pinowy łącznik z 4 wejściami i 8 wyjściami, które są całkowicie programowalne do zapewnienia interfejsu z zewnętrznymi zaworami, zaporami bezpieczeństwa, przełącznikami itd.
Przedni panel posiada główny port USB zamontowany w celu podłączenia do urządzenia USB po to, by zapisać informacje o przeprowadzonych testach, zrobić kopię zapasową/przywrócić parametry i ulepszyć narzędziowe firmware.
Połączenie z drukarkami termicznymi, czytnikami kodów kreskowych / macierzy danych oraz znacznikami odbywa się automatycznie przy pomocy wewnętrznego menu.


Urządzenie USB Wyjścia o wysokiej mocy RS232, RS485, Can, TTY , Profinet Ethernet i łącznik dodatkowy

Zawsze lepsze pomiary.
Cykl testu został bardziej przyspieszony dzięki interakcji procesora i koprocesora, utrzymując niezawodność, która zawsze sprawiała, że firma ForTest była unikatowa.
Możemy z pewnością powiedzieć, że T8990 wykorzystuje najbardziej zaawansowaną sekcję pomiarową na świecie dzięki technologii wyśrodkowania w oknach oraz podwójnej izolowanej optycznie klatce Faradaya, co skraca czas osadzania się do wartości mniejszej niż 18 ms.
Daje to rzeczywistą rozdzielczość pomiarową na poziomie 0,1 Pa przy 1 barze (0,5 Pa przy 6 barach), stabilną i cichą.


Wbudowany procesor i koprocesor Technologia wyśrodkowania w oknach Rozdzielczość od 0,1 Pa


Zoptymalizowana sekcja pneumatyczna.
Zamontowanie najnowszej generacji elektrozaworów umożliwiło 30% wzrost prędkości napełniania w porównaniu z poprzednim modelem, utrzymując niezmienioną w czasie wiarygodność. Nasze narzędzia nie wymagają kosztownej konserwacji w dziale pneumatycznym. W rzeczywistości, naszym celem jest zapewnienie, by nasze produkty były wyjątkowo solidne i długotrwałe.


Prędkość napełniania +30% Wysoka odporność na zawilgocenie Brak cyklicznej konserwacji

Innowacyjny projekt.
To, co okazało się prostym ćwiczeniem projektowym, ukrywa w rzeczywistości głębokie badanie, pozwalające na wykorzystanie i zrozumienie narzędzia w sposób najprostszy z możliwych.
Panel przedni jest wykonany z pojedynczej warstwy hartowanego szkła i aluminium, co sprawia, że jest łatwy do czyszczenia, a dzięki temu T8990 jest odpowiedni do użytku w laboratorium oraz na linii produkcyjnej.
Obszerne menu wewnętrzne są łatwe w zrozumieniu, a interfejs graficzny został zaprojektowany jedynie w celu wyświetlania ważnych informacji.
Wszystko jest dokładnie tam, gdzie powinno się znaleźć.


Interfejs przyjazny użytkownikowi Łatwy w czyszczeniu Zastosowanie w sektorach pod kątem 360°



Model 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Dokładność spadku ciśnienia / przepływu 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Zakres spadku ciśnienia / pomiaru przepływu 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Rozdzielczość spadku ciśnienia / przepływu 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Dokładność ciśnienia napełniania 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Zakres pomiaru ciśnienia napełniania 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Rozdzielczość ciśnienia napełniania 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Dokładność pomiaru nieszczelności w cm3/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Zakres pomiaru nieszczelności w cm3/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Rozdzielczość pomiaru nieszczelności w cm3/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Dokładność pomiaru objętości w cm3/’ 1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

- -
Zakres pomiaru objętości w cm3/’ 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Rozdzielczość pomiaru objętości w cm3/’ 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Jednostka pomiaru mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Wymiary 270X160X300 mm
Waga 8 kg
Rozdzielczość wyświetlacza 800x280 pixel
Zakres temperatury roboczej 5-40 °C
Port RS232 2
Port RS485 1
Port USB typu master 1
Port USB typu slave 1
Port Ethernet Optional
Sygnały I/O Start, Stop, Filling, Test, Good, Reject, 4BCD
Dodatkowe sygnały I/O (opcjonalnie) 8 output programmable, 4 input programmable, 4BCD
Nowe programy 300
Pamięć archiwalna testów Advanced
Blokowanie hasłem Yes
Nazwa programu Yes , 16 characters

  • Zewnętrzny elektromagnetyczny zawór wydechowy z filtrem ochronnym
  • 3-drogowy zawór pneumatyczny
  • Elektrozawór pilotażowy
  • 5-drogowy zawór pneumatyczny
  • Zewnętrzny przycisk uruchamiania
  • Zewnętrzny przycisk uruchamiania/przerywania
  • Zewnętrzny przycisk wyboru 4 programów
  • Pedał uruchamiania
  • Czytnik kodu kreskowego
  • Etykieta samoprzylepna do drukarki 4500 sztuk
  • Kabel przedłużacza sygnałów aux
  • Generator podciśnienia Venturi
  • Filtr powietrza
  • Złączka męska Staubli
  • Dysza mikrometra precyzyjnego
  • Dysza mikrometra
  • Oprogramowanie zarządzające serii M
  • TTY
  • Protokół komunikacji szeregowej
  • Grupa elektrozaworów typu cylindrowego z filtrem
  • Właściciel kabla szeregowego PC ---> seria M
  • Zewnętrzna sonda temperaturowa
  • 3-drogowy zawór pneumatyczny z zaworem pilotowym
  • MIXER-07
  • Oprogramowanie do zarządzania danymi
  • Złączka żeńska Staubli
  • Drukarka termiczna z funkcją peel-off
  • Drukarka termiczna bez funkcji peel-off
  • Kabel adaptera AUX seria M ---> seria ET
  • Zdalne uruchamianie / przerywanie / dobrze / odrzucanie
  • Filtr powietrza 5 mikronów

  • Wewnętrzny zawór wylotowy
  • Szybkie napełnianie pneumatyczne
  • Układy pneumatyczne z elektrozaworami mikro
  • Zestaw sniffer kit wodór H2
  • Łącznik przedni dla skalibrowanej nieszczelności Staubli
  • Przedni precyzyjny regulator ciśnienia
  • Elektroniczny regulator ciśnienia
  • Podstawowy obwód ciśnienia automatycznego zerowania
  • Test pozytywny i test negatywny
  • Napełnianie wstępne
  • Oczekiwanie na odczyt pierwotnego ciśnienia
  • Drugie wyjście odpadów (trzeci wynik)
  • Wyjście analogowe nieszczelności
  • Karta sygnałowa do rozbudowy I/O 24 VDC
  • Bi-manualne gniazdko logiczne uruchamiania
  • Wtyk Ethernet / TCP-IP
  • Aktywny port USB
  • Połączenie Wi-Fi
  • Zestaw wyboru sterowania zdalnego radiowego
  • Pomiar wysokiej rozdzielczości - (STANDARD)
  • Pojemnościomierz do pomiaru objętości elementu
  • Podwójne rozgałęzienia dla wstępnie regulowanych ciśnień
