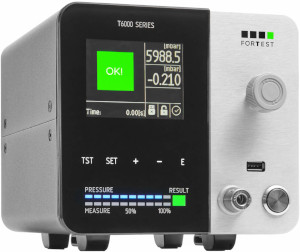

T6990

Wstępny wykrywacz nieszczelności w przypadku absolutnego zaniku ciśnienia.


Aplikacje:

  Mechaniczny   Medyczny
  Hydraulika   Pneumatyczny
  Zawory   Packaging

Zawsze łatwiej.
T6990, przeliczając sukces swojego poprzednika M6990, jest ewidentnie lepszym interfejsem użytkownika, dzięki innowacyjnemu panelowi z hartowanego szkła z wbudowaną klawiaturą pojemnościową wokół 3,5” kolorowego wyświetlacza.
Nowy, wysokiej rozdzielczości wyświetlacz sprawia, że przeglądanie cyklu testowego i menu programowania jest jeszcze łatwiejsze, a klawiatura pojemnościowa umożliwia szybkie wprowadzenie parametrów.



3,5” kolorowy wyświetlacz Klawiatura pojemnościowa z ekranem dotykowym

Wszystkie połączenia, których potrzebujesz.
T6990 ma bardziej ograniczone możliwości z zapewnieniem portów niż jego więksi koledzy, ale jest równie kompletny: porty dla USB slave, RS232, RS485 oraz Canbus.
Przedni panel posiada główny port USB zamontowany w celu podłączenia do urządzenia USB po to, by zapisać informacje o przeprowadzonych testach, zrobić kopię zapasową/przywrócić parametry i ulepszyć narzędziowe firmware.
Połączenie z drukarkami termicznymi, czytnikami kodów kreskowych / macierzy danych oraz znacznikami odbywa się automatycznie przy pomocy wewnętrznego menu.


Urządzenie USB Wyjścia o wysokiej mocy RS232, RS485, Can

Tak mały, a tak mocny.
T6990 może zapewnić rozdzielczość pomiaru na poziomie 0,1 Pa do 1 bara (0,5 Pa do 6 barów), stabilnie i cicho, dzięki części sekcji pomiarowej wdrożonej w wyższych seriach produktów T8000 i T9000.
Pomimo tego, że jest zaprojektowany jako narzędzie wstępne, wykonywanie przez niego pomiarów można porównać do tych, jakie odbywają się z użyciem pozostałych serii urządzeń ForTest.


Zaawansowane wykonywanie pomiaru Rozdzielczość od 0,1 Pa

Ultrakompaktowa pneumatyka.
T6990, w celu utrzymania największej możliwej kompaktowości, zawiera układ pneumatyczny o standardowych zaworach przepływowych, idealny do testowania objętości do 5 litrów. Odporność tych zaworów oznacza, że nie wymagają one żadnej planowanej konserwacji, co gwarantuje oszczędność kosztów dla klientów.


Idealny dla objętości do 5 litrów Wysoka odporność na zawilgocenie Brak cyklicznej konserwacji

Wszystko jest tam, gdzie powinno się znaleźć.
Pomimo kompaktowych wymiarów, które sprawiły, że zastosowanie bardziej uproszczonych menu okazało się niezbędne, interfejs użytkownika T6990 został jednakże zaprojektowany do ułatwienia programowania parametrów testowych.
Panel przedni jest wykonany z pojedynczej warstwy hartowanego szkła i aluminium, co sprawia, że jest łatwy do czyszczenia, a dzięki temu T6990 jest odpowiedni do użytku w laboratorium oraz na linii produkcyjnej.
Obszerne menu wewnętrzne są łatwe w zrozumieniu, a interfejs graficzny został zaprojektowany jedynie w celu wyświetlania ważnych informacji.
Wszystko jest dokładnie tam, gdzie powinno się znaleźć.


Interfejs przyjazny użytkownikowi Łatwy w czyszczeniu 360° użytkowanie



Model 0-1 bar 1-2 bar 2-6 bar 6-10 bar
Dokładność spadku ciśnienia / przepływu 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Zakres spadku ciśnienia / pomiaru przepływu 0-65 mbar 0-65 mbar 0-65 mbar 0-65 mbar
Rozdzielczość spadku ciśnienia / przepływu 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar
Dokładność ciśnienia napełniania 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Zakres pomiaru ciśnienia napełniania 0-FS 0-FS 0-FS 0-FS
Rozdzielczość ciśnienia napełniania 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

Dokładność pomiaru nieszczelności w cm3/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Zakres pomiaru nieszczelności w cm3/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Rozdzielczość pomiaru nieszczelności w cm3/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Dokładność pomiaru objętości w cm3/’ - - - -
Zakres pomiaru objętości w cm3/’ - - - -
Rozdzielczość pomiaru objętości w cm3/’ - - - -
Jednostka pomiaru mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Wymiary 180X160X200 mm
Waga 5 kg
Rozdzielczość wyświetlacza 320x240 pixel
Zakres temperatury roboczej 5-40 °C
Port RS232 2
Port RS485 1
Port USB typu master 1
Port USB typu slave 1
Port ethernet -
Sygnały I/O Start, Stop, Filling, Test, Good, Reject, 3BCD
Dodatkowe sygnały I/O (opcjonalnie) -
Nowe programy 100
Pamięć archiwalna testów Standard
Blokowanie hasłem Yes
Nazwa programu No

  • Zewnętrzny elektromagnetyczny zawór wydechowy z filtrem ochronnym
  • 3-drogowy zawór pneumatyczny
  • Elektrozawór pilotażowy
  • Zewnętrzny przycisk uruchamiania
  • Zewnętrzny przycisk uruchamiania/przerywania
  • Zewnętrzny przycisk wyboru 4 programów
  • Pedał uruchamiania
  • Czytnik kodu kreskowego
  • Etykieta samoprzylepna do drukarki 4500 sztuk
  • Kabel przedłużacza sygnałów aux
  • Generator podciśnienia Venturi
  • Filtr powietrza
  • Złączka męska Staubli
  • Dysza mikrometra precyzyjnego
  • Dysza mikrometra
  • Oprogramowanie zarządzające serii M
  • Protokół komunikacji szeregowej
  • Zewnętrzne źródło zasilania 24 VDC
  • Właściciel kabla szeregowego PC ---> seria M
  • 3-drogowy zawór pneumatyczny z zaworem pilotowym
  • Drukarka termiczna bez funkcji peel-off
  • Kabel adaptera AUX seria M ---> seria ET
  • Zdalne uruchamianie / przerywanie / dobrze / odrzucanie
  • Oprogramowanie do Zarządzania danymi „Data Manager”
  • Filtr powietrza 5 mikronów

  • Układy pneumatyczne z elektrozaworami mikro
  • Łącznik przedni dla skalibrowanej nieszczelności Staubli - (STANDARD)
  • Bi-manualne gniazdko logiczne uruchamiania
  • Aktywny port USB - (STANDARD)
  • Pomiar wysokiej rozdzielczości - (STANDARD)
