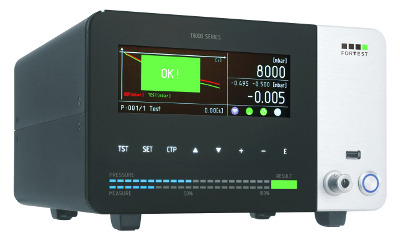

T8090

Dual Absolute Technology


The Dual Absolute.
Nowa technologia Dual Absolute umożliwia wyeliminowanie wad klasycznego systemu różnicowego, poprawę jego zalet i odnowienie przemysłu, który stał w miejscu przez dziesięciolecia.

Dzięki nowej technologii Dual Absolute, ForTest połączył prostotę klasycznego systemu dekompresji bezwzględnej z precyzją i wrażliwością systemu różnicowego, wprowadzając instrumenty do testowania wycieków na poziom nigdy wcześniej niespotykany. Nowe algorytmy i sprzęt pomiarowy eliminują typowe wady systemu różnicowego, takie jak różnice w stabilizacji między testowaną częścią a próbką referencyjną. Nowa seria instrumentów jest w stanie pracować na 3 różne sposoby: Czysty Różnicowy, Dual Absolute i Centralny Zero.

Nowa technologia Dual Absolute jest tak potężna i niezawodna, że ForTest postanowił zaprzestać rozwoju klasycznego systemu różnicowego.




Sampling programmable Sensitive as a differential Dual Safe© Solid state measure

Double productivity No periodic maintenance High pressure test Measurement width


A touch of innovation.
Nowy kontroler wideo "ForTest MMI" wprowadził wyższy poziom interakcji człowiek-maszyna dzięki innowacyjnemu panelowi pojemnościowemu z hartowanego szkła wokół wspaniałego 6,2-calowego kolorowego wyświetlacza. Programowanie parametrów jest znacznie szybsze dzięki nowej klawiaturze numerycznej zintegrowanej w menu, a duży ekran sprawia, że widok cyklu testowego jest jeszcze bardziej czytelny. Główny ekran umożliwia również interakcję z funkcjami skrótu, takimi jak zmiana programu testowego, inteligentne menu archiwum testów oraz blokowanie/odblokowanie za pomocą hasła.


6.2” colour display Test graphic Full area touch screen Extended programming keyboard

Limitless connectivity.
Nowe urządzenie T8090 zawiera porty dla USB slave, RS232, RS485, Profinet i EtherCAT.  Montaż może obejmować opcjonalny port Ethernet oraz 26-stykowe złącze z 4 wejściami i 8 wyjściami, które są całkowicie programowalne, do łączenia z zewnętrznymi zaworami, barierami bezpieczeństwa, przełącznikami, itp... Panel przedni posiada port USB master do podłączenia klucza USB w celu zapisania przeprowadzonych testów, tworzenia kopii zapasowej/odzyskiwania parametrów i aktualizacji firmware narzędzia. Połączenie z drukarkami termicznymi, czytnikami kodów kreskowych/data-matrix i markerami odbywa się automatycznie za pomocą wewnętrznego menu.


USB key High power outputs RS232, RS485, Profinet , EtherCAT Ethernet and auxiliary connector

Always better measurements.
Cykl testowy został dalej przyspieszony dzięki interakcji procesora i koprocesora, zachowując niezawodność, która zawsze czyniła ForTest wyjątkowym.

Możemy z pewnością powiedzieć, że T8090 dysponuje najbardziej zaawansowanym odcinkiem pomiarowym na świecie, dzięki technologii centrowania w oknach i podwójnej klatce Faradaya z izolacją optyczną, co zmniejsza czasy stabilizacji do mniej niż 18 ms.  To daje rzeczywistą rozdzielczość pomiaru wynoszącą 0,1 Pa przy 1 barze (0,5 Pa przy 6 barach), stabilną i wolną od zakłóceń.


Built-in processor and coprocessor Centring technology in windows    Resolution from 0.1 Pa

Optimised pneumatic section.
Montaż elektrozaworów najnowszej generacji umożliwił zwiększenie prędkości napełniania o 30% w porównaniu z poprzednim modelem, zachowując niezmienioną niezawodność w czasie. Nasze narzędzia nie wymagają kosztownej konserwacji w dziale pneumatycznym. Faktycznie, naszym celem jest sprawienie, aby były one coraz bardziej niezawodne i trwałe.


Filling speed +30% High strength against humidity No periodic maintenance

Innovative design.
To, co wydaje się być prostym ćwiczeniem projektowym, w rzeczywistości kryje w sobie dogłębne badania, aby korzystanie z narzędzia i jego zrozumienie było możliwie proste.

Panel przedni wykonany jest z pojedynczego arkusza hartowanego szkła i aluminium, co czyni go niezwykle łatwym do czyszczenia, sprawiając, że T8090 nadaje się do użytku w laboratorium i na linii produkcyjnej. Obszerne wewnętrzne menu są łatwe do zrozumienia, a interfejs graficzny został zaprojektowany tak, aby wyświetlać tylko ważne informacje.
Wszystko jest dokładnie tam, gdzie powinno być.


User-friendly interface Easy to clean Use in sectors at 360°



Model 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-200bar
Accuracy Dp 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Range of measurements Dp 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Resolution Dp 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
Direct pressure accuracy 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
Direct pressure measurement range 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Direct pressure resolution 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
Accuracy measuring loss in cc/’ 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
Measurement range in cc/’ 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
Measured measurement resolution in cc/’ 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
Accuracy measure volume in cc 1%RDG+2cc

1%RDG+2cc

1%RDG+2cc

1%RDG+2cc

- -
Volume range in cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
Volume measurement resolution in cc 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
Measure unit mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
Dimensions 270X160X300 mm
Weight 8 kg
Display size 800x280 pixel
Operating temperature range 5-40 °C
RS232 ports 2
RS485 ports 1
“master” usb port 1
“slave” usb port 1
Ethernet port Optional
I/O signals Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliary I/O signals (optional) 8 output programmable, 4 input programmable, 4BCD
Number of programs 300
 Test archive memory Advanced
Password block Yes
Program name Yes , 16 characters
Reference normatives EN 61010-1, EN61326-1 / EN61326/A1, EN61000-3-2 / EN61000-3-2/A14, EN61000-3-3 / EN61000-3-3/A1, EN61000-4-2 / EN61000-4-2/A1, EN61000-4-3 / EN61000-4-3/A1 / EN61000-4-3/A2, EN61000-4-4, EN61000-4-5, EN61000-4-11, EN1779

* The volumetric measurement is only present if the volumetric measurement option is foreseen

  • External exhaust solenoid with protection filter
  • 3 way pneumatic valve
  • Pilotage solenoid
  • 5 way Pneumatic valve
  • External start button
  • External start/abort pushbutton
  • External pushbutton 4 programs selection
  • Start pedal
  • Barcode reader
  • Adhesive label for printer 4500pcs
  • Aux signals extension cable
  • Venturi Vacuum generator
  • Air filter
  • Staubli male connector
  • Precision micrometer nozzle
  • Micrometer nozzle
  • M series manager software
  • TTY
  • Serial protocol
  • Electrovalve group "cylinder's" type with filter
  • PC serial cable owner - M Series
  • External temperature probe
  • 3-way pneumatic valve with pilot valve
  • MIXER-07
  • Software Data Manager
  • Staubli female fitting
  • Thermal printer with peel-off
  • Thermal printer without peel
  • Adapter cable AUX M Series - ET Series
  • Remote Start / Abort / Good / Reject
  • Air filter 5 micron

  • Interior exhaust valve
  • Pneumatic filling fast
  • Pneumatics with micro electro valves
  • Kit sniffer Hydrogen H2
  • Frontal connector for Staubli calibrated leak - (STANDARD)
  • Frontal precision pressure regulator
  • Electronic pressure Regulator
  • Auto zero primary pressure circuit
  • Positive test and negative test
  • Pre-Filling
  • Waiting Primary pressure reading
  • Secondary Output of Waste (third result)
  • Barometric measurement
  • Leak Analog Output
  • I/O 24 Vdc expansion signal card
  • Bi-manual logic Start Input
  • Ethernet plug/TCP-IP
  • Active USB port - (STANDARD)
  • WI-FI connection
  • Radio remote control selection Kit
  • High resolution measure - (STANDARD)
  • Capacitance meter for piece volume measure
  • Double branches of pre-regulated pressures
  • Dynamic Offset Correction
  • Profinet Interface
  • EtherCAT Interface
